防爆阻火呼吸阀参数简介，作为一个合格的采购人都要看！湖北鹏程石化小编整编辑了一些资料，供同行参考，如果有问题可以随时询问专业的技术人员。
防爆阻火呼吸阀是固定安装在罐顶的通石化设备，用来控制储罐的压力，有效降低油品蒸发的损失。它的优点有：泄露量小、通风量大、耐腐蚀、防冻性能好、储罐内压和外压能自动调节。
以下是参数介绍：

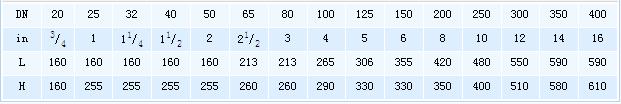

1、规格尺寸：
 2、主体材料及代号：
标配材质 碳钢A3 WCB C 不锈钢304 CFB S1
选配材料 不锈钢304L CF3 S2 不锈钢316 CF8M S3 xg 不锈钢316L CF3M S4
3、法兰标准：
标配法兰：公制：HG 20592-97 1.0Mpa RF 英制：ANST B 1.6 RF
选配法兰：公制：GB HGJ SH JB 英制：JIS DIN BS NF
4、连接形式及代号：
对焊连接：I
法兰连接：II
内螺纹连接：III
外螺纹连接：IV
松套连接：V
卡箍连接：VI
5、压力等级：
标配压力：公制：0.6MPa 1.0MPa 英制：150Lb
选配压力：公标：1.6-5.0MPa美标：300-600Lb 日标：10-50K
注：以上配置都可以根据需要，来图来样定制。
防爆阻火呼吸阀工作原理是用弹簧限位阀板，由正负压力决定是呼还是吸。呼吸阀具有泄放正压和负压两个方面功能，具体是：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全和工厂的正常运行。
6、呼吸阀阀盘正压、负压操作压力：
阀盘操作压力：
A型：-30mmH20（-295Pa） +36mmH20（+355Pa）
B型：-30mmH20（-295Pa） +100mmH20（+980Pa）
C型：-30mmH20（-295Pa） +180mmH20（+1750Pa）
非阀盘操作压力：
D型：-50mmH20（-490Pa） +1000mmH20（+175Pa）（可以定制）

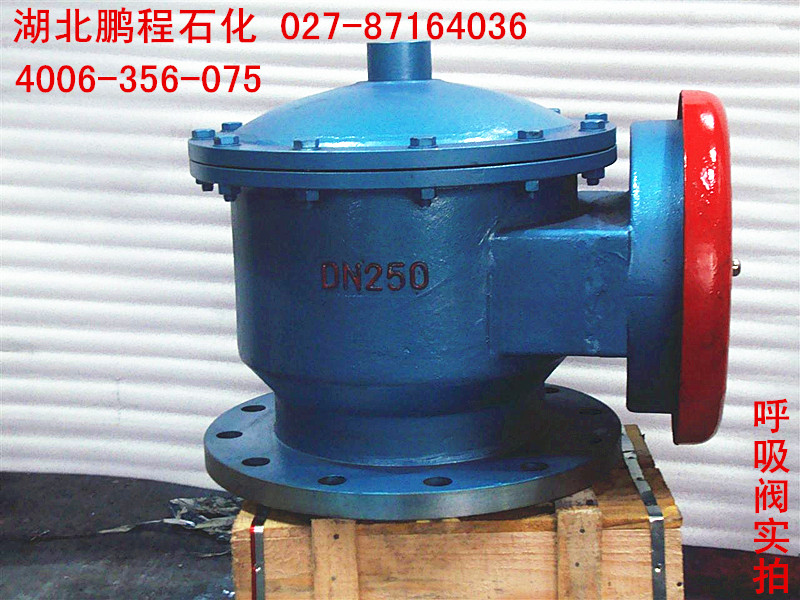

下图是我们公司防爆阻火呼吸阀产品实拍：
