Y型过滤器（铸造式）技术性能、结构、型号与特点
产品名称：Y型过滤器（Y type strainer）
产品型号：SY型
Y型过滤器是过滤器系列中最常用的一种，结构简单品种繁多湖北鹏程高新石化设备有限公司是专业生产过滤器的厂家。生产的铸造式（也称整体结构）的技术性能、产品型号、结构形式、过滤特点作以下详细介绍。
一、Y型不锈钢整体铸造法兰式过滤器结构：
产品特点：
-
Y型不锈钢整体铸造法兰式过滤器具有抗腐蚀性强的优点：用途广泛，Y型过滤器是管道输送介质过程中管道系统不可缺少的其中一种过滤装置，用来清除介质中的杂质，以保护阀门及设备的正常使用。不锈钢整体铸造的Y型过滤器适用于化工、医药、食品、自来水等行业，有较高的抗腐蚀性能，过滤的介质清洁不易污染。具有制作简单、安装清洗方便、纳污量大等优点。
-

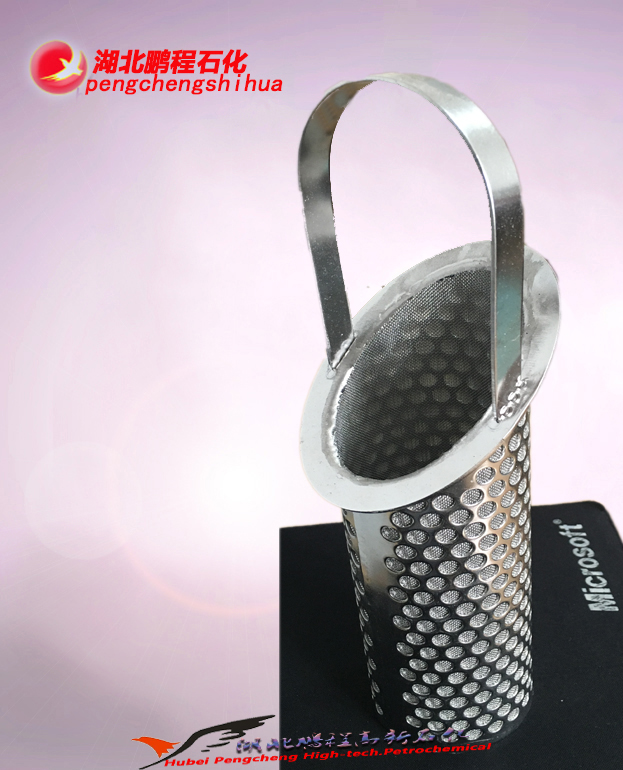

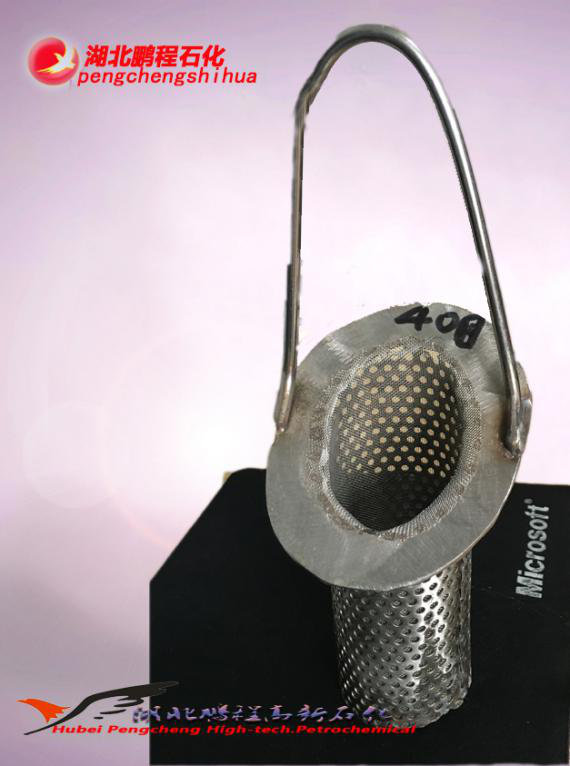

Y型不锈钢整体铸造法兰式过滤器的滤芯，采用不锈钢双层结构，传统结构是滤筒材质一般为304或316滤筒均匀冲有5-8mm的园孔，滤筒内布置不同规格（不同的过滤丝网目数、也称过滤精度）的不锈钢丝网，用亚氟焊固定。另一种结构形式是湖北鹏程高新石化设备有限公司新开发的一种结构形式的滤，既用滤筒材质304或316与不锈钢丝网通过高温烧结而成，滤筒与丝网成为一体结构，坚固耐用，不变形不脱落，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。根据不同需要设置过滤网目数，一般通水网为 18~30 目，通气网为 40~100 目，通油网为 100~480 目（特殊情况可按用户要求制作过滤网）。
-
-
-
Y型不锈钢整体铸造法兰式过滤器还具有安装与拆卸方便的特点。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。两端法兰连接方便拆卸所以特别方便设备的维修与保养。
-
二、Y型不锈钢整体铸造法兰式过滤器基本参数：
1、介质温度：一航在300(℃)左右。
2、工作压差：在2KG范围之内。
3、材质：不锈钢/铸钢/碳钢等。
4、产品别名：Y型过滤器。
5、适用范围：液体过滤;
6、连接形式：法兰/对焊/承插/螺纹/丝扣等 。 7、类型：Y字形式。
8、流动方向：单向;
9、适用介质：液体介质。
10、压力环境：常压/高压。
三、Y型不锈钢整体铸造法兰式过滤器技术参数：
|
压力(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压力(MPa)
|
1.1
|
1.8
|
2.8
|
4.4
|
|
工作压力(MPa)
|
0.7
|
1.2
|
1.6
|
2.5
|
四、Y型不锈钢整体铸造法兰式过滤器外形基本尺寸：
主要连接外型尺寸：
|
设备通径
|
L
|
H
|
H1
|
|
DN20
|
155
|
100
|
150
|
|
DN25
|
160
|
100
|
150
|
|
DN32
|
180
|
110
|
160
|
|
DN40
|
200
|
115
|
170
|
|
DN50
|
230
|
155
|
195
|
|
DN65
|
220
|
200
|
270
|
|
DN80
|
250
|
210
|
295
|
|
DN100
|
305
|
250
|
345
|
|
DN125
|
350
|
305
|
425
|
|
DN150
|
480
|
360
|
485
|
|
DN200
|
500
|
450
|
605
|
|
DN250
|
550
|
505
|
710
|
|
DN300
|
600
|
580
|
815
|
|
DN350
|
700
|
600
|
845
|
|
DN400
|
780
|
620
|
875
|
|
DN450
|
850
|
700
|
980
|
|
DN500
|
900
|
|
|
注： 表中尺寸仅供选型参考.
Y型不锈钢整体铸造法兰式过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵、仪表、流量计等）能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。该湖北鹏程高新石化设备有限公司(网址:www.pcgxsh.com)所生产的Y型过滤器系列。能根据客户具体要求（特殊压力、特殊口径）定制。
五、Y型不锈钢整体铸造法兰式过滤器执行标准：
|
设计规范
|
结构长度
|
连接法兰
|
试验与检验
|
产品标识
|
供货规范
|
|
HG/T 21637
|
GB/T 12221
|
JB/T 79
|
JB/T 9092
|
GB/T 12220
|
JB/T 7928
|
六、Y型不锈钢整体铸造法兰式过滤器选型一般原则：
1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢等材质的过滤器。
5、过滤器阻力损失计算：Y型不锈钢整体铸造法兰式过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa
七、安装与维护说明：
安装
安装过滤器前要认真清洗所有管道的内表层和连接法兰的表面，使用管道密封层保持清洁。
过滤器的安装要避免使密封胶松脱进入管路系统。过滤器可以水平安装或垂直向下安装。
警告
安装1-1/4”（DN32）或更大口径的承插焊过滤器或所有D 系列过滤器时，应注意这类过滤器的垫片是非金属材质的，容易由于过热而损坏。因此应缩短焊接时间，并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热（D 系列过滤器），建议先将垫片拆下再加热过滤器的运行及维护
系统最初工作一段时间后（一般不超过一周），应进行清洗，以清除系统初始运行时积聚在滤网上的杂质污物。在此后，须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵，则清洗过滤器时要将滤网限位器以及滤网拆下。
警告：每次维护、清洗前，应将过滤器与带压系统隔离。清洗后，重新安装时要使用新的密封垫。

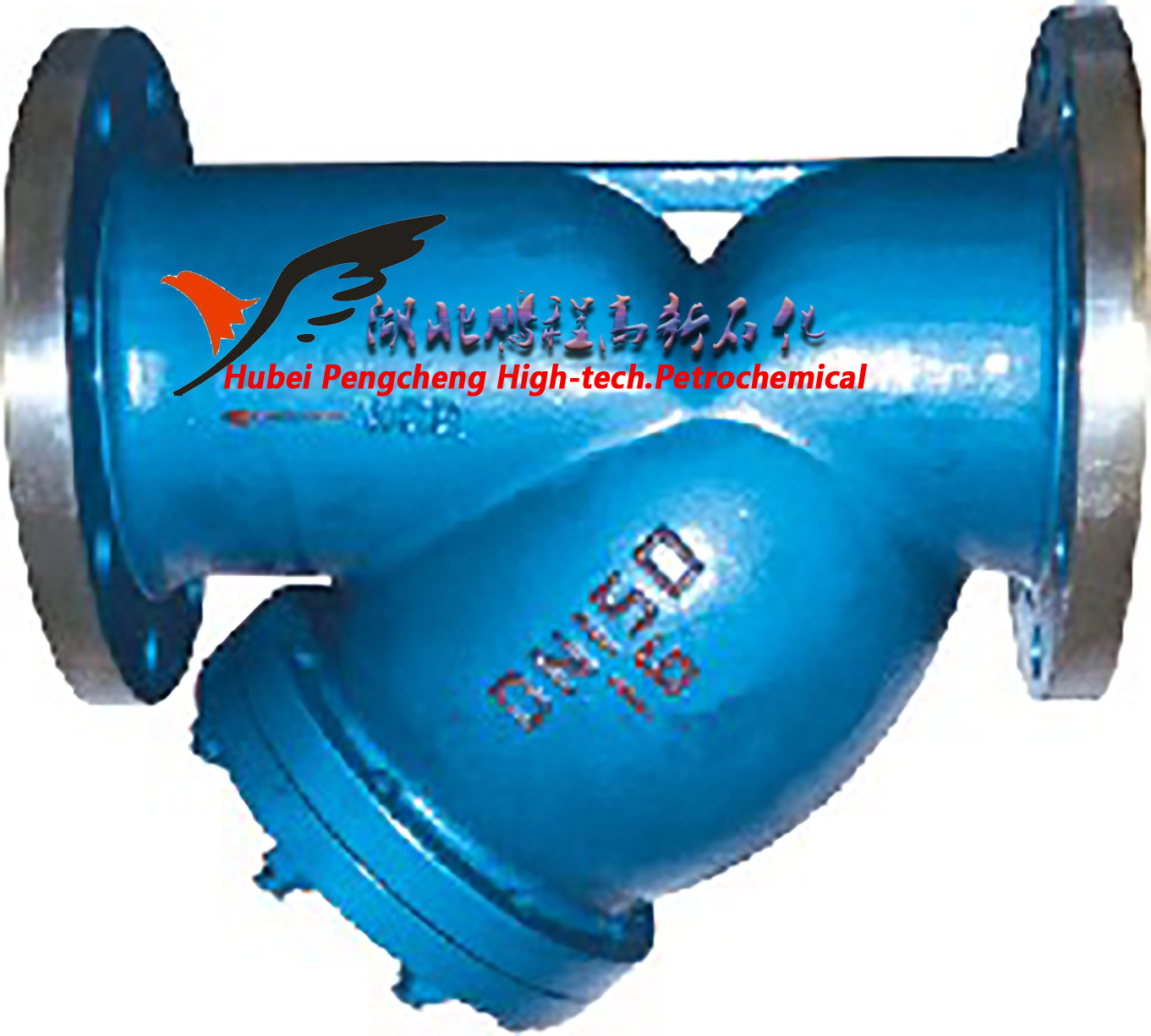

Y型碳钢整体铸造法兰式过滤器
湖北鹏程高新石化设备有限公司编辑
二0一六年五月八日
