本文章由湖北鹏程石化小编整理,这一期给大家讲篮式过滤器的产品说明，希望大家共同努力学习，在工艺与技术上成为佼佼者。

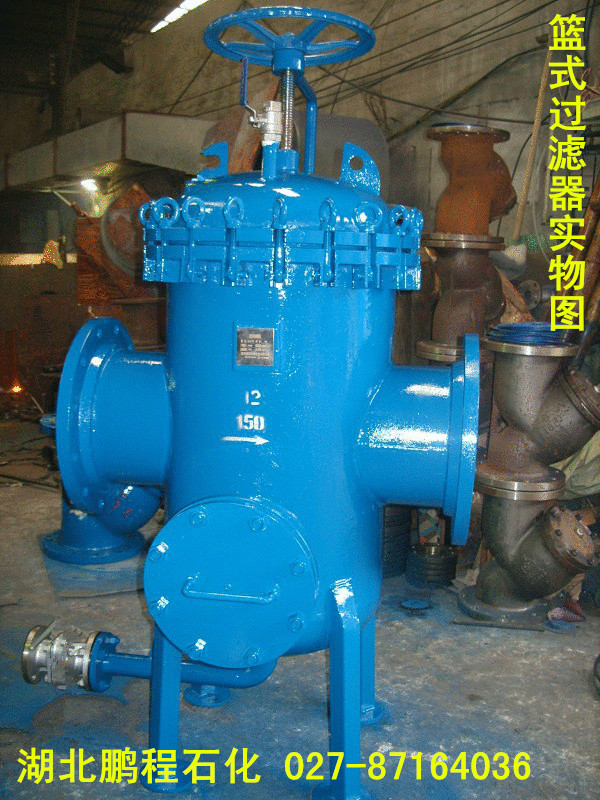

　　篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成，当流体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮由滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，取出滤篮。清洗后重新装入即可。因此，使用维护极为方便。

篮式过滤器是除去液体中含有少量固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作；也是提高产品纯度、净化气体的小型设备。因此，广泛应用于石油、化工、化纤、医药、食品等工业。

篮式过滤器产品性能参数

型号          PN     工作压力/kg     适用温度/℃     适用介质
SD16C-J16     16       1.6
SD16C-J25     25       2.5
SD16C-J40     40       4.0
SD16S-J20     20       2.0
SD16S-J50     50       5.0            -29~425        水、油品、蒸汽等
SD26C-J16     16       1.6
SD26C-J25     25       2.5
SD26C-J40     40       4.0
SD26C-J20     20       2.0
SD26C-J50     50       5.0

产品零部件材料

型号                阀体材料
SD16C-J16
SD16C-J25
SD16C-J40
SD16S-J20
SD16S-J50
SD26C-J16     25、WCB、CF8、CF8M、CF3、CF3M
SD26C-J25
SD26C-J40
SD26C-J20
SD26C-J50

产品外形及结构尺寸
DN     L      H        H1     H2       ø     有效过滤面积/m2     重量/kg
25     220     480     160     260     76     0.003619            13.8
32     220     495     160     270     76     0.003619            16.5
40     280     550     180     300     114     0.005718           19
50     280     550     180     300     114     0.005718           23
65     330     650     220     350     140     0.009613           39
80     340     740     260     400     168     0.01539             52
