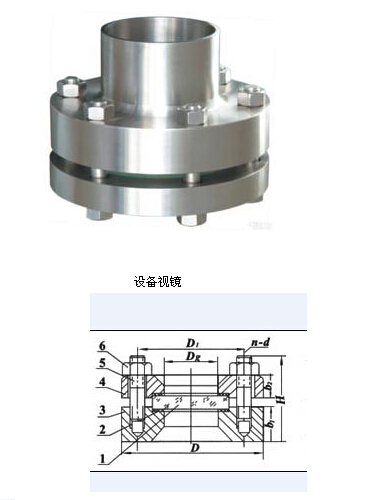

设备视镜
发布时间:2016-09-05浏览: 字体大小[ ]



     设备视镜用于石油、化工、化纤、医药、食品等工业生产装置中,能随时观察液体、气体、蒸汽等介质的流动反应情况,是保障正常生产不可缺少的附件。材料有不锈钢、碳钢、衬里等。最高使用压力25kgf/cm2,允许介质温度为0~200℃。视镜玻璃材质为钢化硼硅玻璃,钢化硼硅玻璃色度温差为180℃.

设备视镜分平板视镜及带颈视镜两种。



视镜详细特性参数



壳体材质 碳钢、不锈钢、钢衬氟
视窗材料
钢化硼硅玻璃 石英玻璃
工作温度(℃) 0~180 0~300
公称压力(MPa) <0.6 0.6~1.6
密封件材质 丁腈橡胶、聚四氟乙烯
连接形式 螺纹连接、法兰连接
允许急变温度(℃) <60

平板视镜、带颈视镜尺寸表及标准图图号



公称
直径
Dg
公称压力Pg
D
D1
b1
b2
dH×S
h
≈H
≈H1
螺柱
重量
Kg
标准图图号

碳钢
不锈钢

数量
n
直径
d

I
II

50
1.0
130
100
34
22
57×3.5
70
79
113
M12
6
4.2
HGJ-501-86
HGJ-502-86
1
HGJ-501-86
HGJ-502-86
11

1.6
130
100
34
24
57×3.5
70
79
116
M12
6
4.5
2
12

2.5
130
100
34
26
57×3.5
70
84
120
M12
6
5.0
3
13

80
1.0
160
130
36
24
89×4
70
86
120
M12
8
6.4
4
14

1.6
160
130
36
26
89×4
70
91
127
M12
8
7.0
5
15

2.5
160
130
36
28
89×4
70
96
128
M12
8
7.4
6
16

100
1.0
200
165
40
26
108×4
80
100
142
M16
8
10.9
7
17

1.6
200
165
40
28
108×4
80
105
143
M16
8
11.6
8
18

125
1.0
225
190
40
28
133×4
80
105
143
M16
8
13.6
9
19

150
1.0
250
215
40
30
159×4.5
80
110
150
M16
12
17.4
0
20

 设备视镜的维修与保养

1、设备视镜是用于观察液体、气体、蒸汽等介质的流动反应设备,其视窗玻璃应保持干净无灰尘;

2、设备视镜的视窗玻璃属宜损件,安装视镜时要小心轻放;

3、设备视镜玻璃耐温耐压有一定的局限,耐温:钢化硼硅玻璃:≤180℃,石英玻璃 :1000℃ 。耐压: 钢化硼硅玻璃片:≤3.0MPa,石英玻璃片:≤10.0MPa,钢化硼硅玻璃筒:<1.0MPa,石英玻璃筒:<1.6MPa。请严格执行说明书上之规定;
