摆板视镜本视镜可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。摆板视镜就是针对这一种情况而做出的一种改进.摆板视镜由玻璃视镜、观察管道、进出水管道，观察管道分别与进水管道和出水管道焊接连通,在观察管道中有一块能随着介质自由摆动的舌片,舌片与管道垂直自然下垂.在管道中没有介质流动的情况下,舌片处于关闭状态,当管道中有介质流动后,舌片就会随着介质流动的强度,相应的转动一定的角度,这样观察舌片的位置就可以以比较直观的看到管道内的情况了.

适用于石油、化工、化纤、医药、食品等工业生产管路中,能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产保证产品质量不可缺少的管道附件之一。

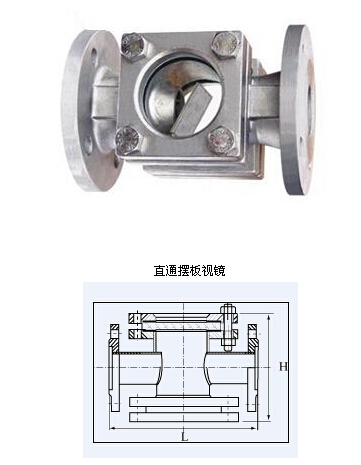

直通摆板视镜是目前使用比较广泛的一种视镜样式,应用于电站、炼油、化工、化肥、冶金、采矿、造纸、环保、市政建设等行业的管路上面,但在无色的透明液体管道上的时候，比如冷却水、汽油等管路上，存在观察不清楚，不直观的问题，甚至于看不出管道里面有无介质流动的情况。

摆板视镜的使用注意事项

1、摆板视镜的必需水平安装,让舌片向下垂直于管道.摆板视镜的安装还要注意介质的流动方向。

2、视镜镜片安装，确信视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确，然后慢慢紧固螺钉。

3、仔细核对铭牌参数，不仅要确信与视镜镜片连接的元件密封良好，还要确信视镜与焊接法兰之间的密封均良好，并确保管道内的压力不超过摆板视镜的额定压力。

4、安装后不能对视镜有其它的附加压力，否则会造成视镜受力不均匀，导致视镜玻璃破裂。

摆板视镜主要技术参数:

壳体材质：碳钢、不锈钢。
视窗材质：钢化硼硅玻璃、石英玻璃。
密封材质：丁腈橡胶、聚四氟乙烯。
工作压力（MPa）：PN0.6~2.5
工作温度（℃）：0~200℃
法兰标准：HG20592-97PN1.0当客户需用GB、SH、HGI、JB或ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。
