ZZQD氮封阀是本公司自主开发、研制的一套自力式微压力控制系统,主要用于保持容器顶部保护气(一般为氮气)的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发、被氧化,以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维护方便等特点。广泛应用于石油、化工等行业。
产品特点
无需外加能源,能在无电、无气的场合工作,既方便,又节约能源,降低成本;氮封阀供氮压力设定方便,可在连续生产的条件下进行;压力检测膜片有效面积大,设定弹簧刚度小,动作灵敏,装置工作平稳;采用无填料设计,阀杆所受磨擦力小,反应迅速,控制精度高;氮封阀采用指挥器操作,减压比可达100:1,减压效果好,控制精度高;为确保储罐的安全,需在罐顶设置呼吸阀,呼吸阀仅起安全作用,避免了常规氮封装置中启闭频繁易损坏的缺陷。
结构与工作原理
氮封装置由氮封阀和泄氮阀两部分组成。氮封阀由指挥器和主阀两部分组成;泄氮阀由内反馈的压开型微压调节阀组成。氮气压力一般设为100mmH20,通过氮封装置精确控制。
当储罐进液阀开启,向罐内添加物料时,液面上升,气相部分容积减小,压力升高,当罐内压力升至高于泄氮阀压力设定值时,泄氮阀打开,向外界释放氮气,使罐内压力下降,降至泄氮阀压力设定点时,泄氮阀自动关闭。当储罐出液阀开启,用户放料时,液面下降,气相部分容积增大,罐内压力降低,氮封阀开启,向储罐注入氮气,使罐内压力上升,当罐内压力上升至氮封阀压力设定值时自动关闭。
1、主阀
2、主阀阀芯
3、主阀执行机构
4、节流阀
5、减压阀
6、指挥器阀芯
7、检测机构
8、预设弹簧
9、指挥器
主要技术参数及性能指标
公称通径DN(mm)
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
阀座直径dn(mm)
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
额定流量系数Kv
|
3.2
|
5
|
8
|
10
|
20
|
32
|
50
|
80
|
100
|
160
|
250
|
400
|
压力调节范围KPa
|
0.4~5.5、5~10、9~14、13~19、18~24、22~28、27~33、31~38、36~44、42~51、49~58、56~66
|
公称压力PN(MPa)
|
1.0 1.6
|
介质温度(℃)
|
≤80
|
流量特性
|
快开
|
调节精度(%)
|
≤5
|
允许压降(Mpa)
|
1.6
|
1.6
|
1.1
|
0.6
|
0.4
|
执行机构薄膜有效面积(C㎡)
|
200
|
280
|
400
|
允许泄漏量
|
符合ANSIB16.104—1976 IV级
|

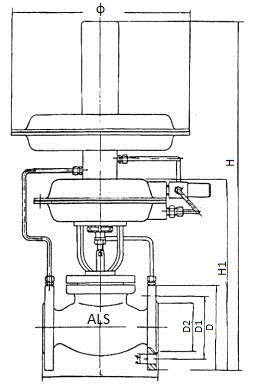

外形尺寸(mm)
公称通径 (DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
法兰端面距 (L)
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
H
|
610
|
610
|
630
|
630
|
640
|
710
|
720
|
730
|
800
|
930
|
H1
|
330
|
330
|
350
|
350
|
360
|
430
|
440
|
450
|
520
|
650
|
φ
|
310
|
400
|
D
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
D1
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
D2
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
n-d
|
4-14
|
4-18
|
8-18
|
8-22
|
主要零部件材料
阀体:ZG230-450、ZG1Cr18Ni9Ti
阀内件:1Cr18Ni9Ti
膜盖:A3、1Cr18Ni9Ti
膜片:夹增强涤纶织物丁腈橡胶、氟橡胶
弹簧:60Si2Mn、1Cr18Ni9Ti
※根据用户要求,阀体、阀内件、膜盖可采用其它牌号材质。
连接尺寸及标准
·连接方法:法兰、螺纹
·法兰端面距:GB12221-89
·法兰标准:GB/T9113-2000
·法兰面型式:RF
·执行机构气信号接口:M16×1.5
注:以上数据可根据用户需要加工制造。
