精密过滤器结构与原理
发布时间:2016-05-23浏览: 字体大小[ 大 中 小 ]

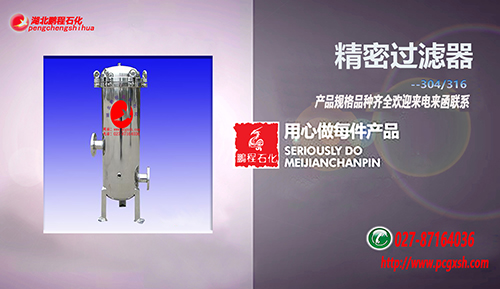

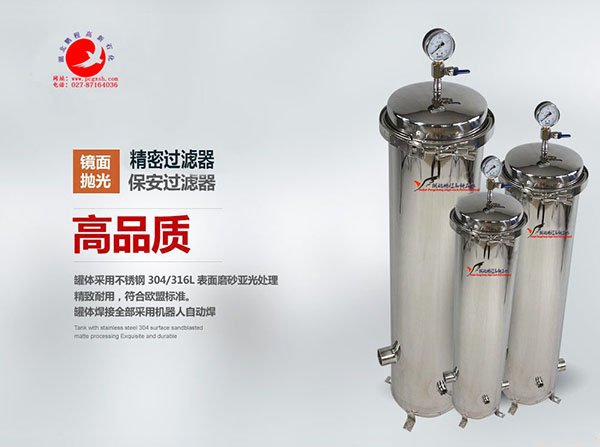

                          精密过滤器结构与原理



一、工作原理 ：

    精密过滤器(又称作保安过滤器)筒体外壳一般采用不锈钢材质制造内部采用PP熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元件根据不同的过滤介质及设计工艺选择不同的过滤元件以达到出水水质的要求。机体也可选用快装式以方便快捷的更换滤芯及清洗。该设备广泛应用于制药、化工、食品、饮料、水处理、酿造、石油、印染、环保等行业是各类液体过滤、澄清、提纯处理的理想设备。

    精密过滤器具有纳污能力高、耐腐蚀性强、耐温好、流量大、操作方便、使用寿命长、没有纤维脱落等诸多特点。各种涂装设备顶棉过滤及框架式、袋式过滤器适用于精细化工油品食品医药水处理等场合。



二、精密过滤器应用 ：

  用于各种悬浮液的固液分离适用范围广适用于医药。食品。化工。环保。水处理等工业领域、各种涂装设备顶棉过滤及框架式、袋式过滤器适用于精细化工油品食品医药水处理等场合。



三、精密过滤器特点：

  1、高效能去除水、油雾、固体颗粒100%去除0.01μ及以上颗粒、油雾浓度控制在0.01ppm/wt

  2、结构合理体积小、重量轻。

  3、带有防护罩塑胶外壳和铝合金外壳可选择。

  4、三级分段净化处理使用寿命长精密过滤器材料。

四、精密过滤器种类：

  1、A级精密过滤器 ：

    通用范围：一般往复式空压机前置过滤。材质：多层玻璃纤维滤芯。滤杂质5MICRON 滤油含量5PPM 最大压力16KG/CM 最高温度65℃ 一般压差0.2KG/CM 最大压差0.7KG/CM  功能将压缩气内大量的油气滤到5PPM以内及滤除杂质颗粒至5MICRON



 2 、B级精密过滤器：

  通用范围：一般螺旋式空压机前置过滤。材质：多层玻璃纤维滤芯。滤杂质1MICRON  滤油含量0.5PPM  最大压力16KG/CM  最高温度65℃ 一般压差0.17KG/CM   最大压差0.7KG/CM  功能将压缩空气内的油气滤除至0.5PPM以以滤除杂质颗粒至1MICRON以下

   3、C级精密过滤器：

通用范围:一般空气压缩机后置过滤.材质:多层玻璃纤维滤芯滤杂质0.01MICRON 滤油含量0.01PPM 最大压力16KG/CM 最高温度65℃ 一般压差0.275KG/CM  最大压差0.7KG/CM  功能.将压缩空气中微量油气精密滤除至0.01PPM同时滤除空气中杂质颗粒至0.01MICRON达到无油标准的高品质压缩空气.



   4、D级精密过滤器：

通用范围：用高度精密过滤专用。材质：活性碳滤芯，滤杂质0.03MICRON 。滤油含量0.003PPM 最大压力16KG/CM 最高温度65℃。一般压差0.75KG/CM 最大压差0.7KG/CM 功能。一般用于滤除压缩空气中的臭氧。非常微细的油气及超微颗粒。精密过滤器为了能达到高精密过滤品质。采用了多层不同过滤材质。其中包含了硼矽酸盐的纤维层、玻璃纤维层、活性炭纤维层、多层不织布层及不锈钢网层。唯有如此才能达到无油无杂质高品质空气，主管路过滤器，能除去大量的液体及3μm以上固体微粒达到最低残留油分含量仅5ppm有少量的水分、灰尘和油雾。 用于空压机后部冷却器之后，其它过滤器之前作一般保护之用于冷干机之前作前处理装置。



5、空气管路过滤器:

 能滤除小至1μm的液体及固体微粒.达到最低残油分含量仅0.5ppm有微量水分、灰尘和油雾。用于A级过滤器之前作前处理之用冷干机和吸干机之后,进一步提高空气质量。



  1. 超高效除油过滤器：

     能滤除小至0.01μm的液体及固体微粒达到最低残油含量仅0.001ppm几乎所有的水分、灰尘和油都被去除。用于超级过滤和吸干机之前起保护作用，冷干机之后确保空气中不含油。



  2. 活性炭微油雾过滤器：

    能滤除小至0.01μm的油雾及碳氢化合物达到最低残油含量仅0.003ppm不含水分、灰尘和油无臭无味。起最后一道过滤作用供一些必须使用高质量高质量空气的单位：如食品工业、呼吸、无菌包装等。



       8、过滤器选型的一般原则 ：

         8、1、进出口通径，原则上过滤器的进出口通径不应小于相配套的泵的进口通径一般与进口管路口径一致。

        8、2、公称压力，按照过滤管路可能出现的最高压力确定过滤器的压力等级。

        8、3、孔目数的选择主要考虑需拦截的杂质粒径依据介质流程工艺要求而定。各

    种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

        8、4、过滤器材质，过滤器的材质一般选择与所连接的工艺管道材质相同对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

        8、5、过滤器阻力损失计算，水用过滤器在一般计算额定流速下压力损失为0

    1.2kpa

        9、精密过滤器滤芯 ：

       精密过滤器滤芯是过滤器的心脏，顾名思义为滤芯。滤芯的主要也是过滤器的主要原理，是为了净化原生态的资源和资源的再利用而需要的净化设备滤芯一般主要用在油过滤、水过滤、空气过滤等过滤行业。除去过滤介质中少量杂质可保护设备的正常工作或者空气的洁净当流体经过过滤器中具有一定精度的滤芯后其杂质被阻挡而清洁的流物通过滤芯流出。过滤器滤芯能够受到污染的介质被净化达到我们生产、生活所需要的洁净状态具有一定的洁净度。 过滤器滤芯使用范围非常广泛大到工业生产如钢铁冶炼、电力生产、海洋净化等等小到生活饮用水处理、生活垃圾在利用、汽车燃用过滤、自行车润滑油过滤等所以说我们生活当中洁净技术都在使用过滤器、滤芯。过滤器滤芯根据使用介质分为、空气过滤器滤芯、水过滤器滤芯、油过滤器滤芯。
